板翅式散熱器

什麼是板翅式散熱器
板翅式散熱器透過對流提取熱量，並使用貫穿整個長度的直翅片來最大化散熱器的表面積。
簡單的板式散熱器具有七個獨立的幾何參數，這些參數在任何設計中都可能有所不同：翅片厚度、翅片高度、翅片長度、翅片間距、基底長度、基底寬度和基板厚度。
板翅式散熱器可以透過多種方法製造，例如CNC加工、擠壓、壓鑄、沖壓、折疊或刮削。板翅式散熱器也用於機械外殼和外殼外部，因為它們提供了一種簡單的解決方案，不會產生噪音或功耗。

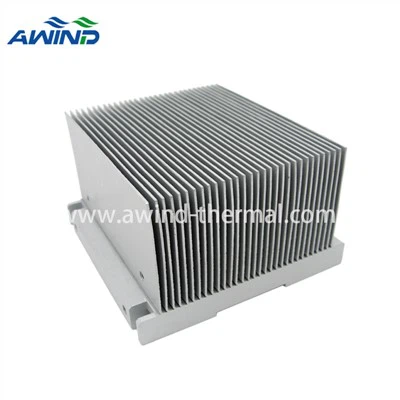

鋁擠型板翅式散熱器
大多數板翅式散熱器都是採用高導熱鋁合金6063-T5擠壓而成，具有良好的機械性能和熱性能。擠壓的工具和單位成本是所有批量生產方法中最低的。
由擠壓鋁製成的板翅式散熱器具有成本效益，並且當翅片平行於固定氣流方向時，可在強制對流中提供最佳的熱性能。

針翅式散熱器會比板翅式散熱器好嗎？
電子設備產業向更高密度和更強大產品發展的趨勢要求冷卻技術具有更高水準的性能。

由於具有易於製造、熱性能高等優點，各種類型的散熱器已被開發出來並在工業上廣泛應用。兩種常見類型是板翅式散熱器和針翅式散熱器。
板翅式散熱器具有設計簡單、易於製造的優點，而針翅式散熱器以增加壓降為代價阻礙了單向流動中熱邊界層的發展。由於各自的優點，兩種類型的散熱器通常用作電子設備的冷卻解決方案。

散熱器上的翅片有什麼作用？
散熱器的鰭片主要是用來增加散熱表面積，透過延長鰭片的高度，使散熱面積向上發展，以達到更好的散熱效果。

散熱器有哪些類型的翅片？
各種類型的散熱器：(a) 板翅式散熱器，(b) 政策翅片散熱器，(c) 圓形接腳翅片散熱器，(d) 板形散熱器。在現代工程應用中，在有限體積內增強對流熱交換的最重要方法是翅片散熱器。

什麼形狀的鰭最好？
對不同翅片形狀（圓形、圓錐形和矩形）的板翅式散熱器進行了數值研究。結果表明，與其他兩種形狀相比，圓形鰭片提高了散熱器的熱性能，熱阻分別降低了25%和12%。

針翅式散熱器的尺寸是多少？
我們的散熱器尺寸可以根據客戶的散熱要求客製化和生產。

為什麼翅片狀結構可以讓散熱器更快傳遞熱量？
散熱器的翅片增加了與空氣接觸的表面積，從而提高了對流傳熱的速率。翅片狀結構仍然會在散熱器上方流動的空氣中產生湍流。這種湍流增強了空氣的混合，從而進一步提高了傳熱速率

板翅式散熱器是不是越厚越好？
建議選擇合適的散熱器尺寸。散熱器越大，其散熱能力越強。然而，散熱器的尺寸將受到其放置空間以及散熱器與熱源之間的接觸面積的限制。散熱器越厚，重量越重，成本越高。因此，建議使用適當尺寸的散熱器

板翅式散熱器的厚度是多少比較適合？
總熱阻在2-4mm基板厚度之間具有最佳點。對於厚度小於 2mm 的基板，鋪展熱阻急劇增加，導致總熱阻更高。

散熱片之間的間距是多少？
翅片的間距和數量分別在 5-12 mm 和 5-9 mm 之間變化。結果表明，與板翅式散熱器相比，板式立方銷翅式散熱器具有更低的熱阻和更高的傳熱性能。

板翅式散熱器的顏色很重要嗎？
散熱器的顏色重要嗎？為了了解散熱器顏色在組件熱要求的整體功能中的作用，散熱器內部和整個散熱器的傳導性和分散性主要受所用材料類型、散熱器形狀、總體表面積水平以及各種其他因素。
有人說，因為散熱器的熱發射是透過對流而不是輻射來實現的，所以散熱器的顏色並不重要。其他人認為顏色很重要。後一種思想認為黑色是最好的選擇，因為它比任何其他顏色都能更好地吸收和散熱。與其他顏色相比，黑色塗層散熱片的效果要好得多。這是因為黑色不僅表現出最佳的吸熱能力，因此散熱器溫度與周圍空氣溫度的差異最大，散熱率也最高。
但黑色並不是當今行業製造商選擇的唯一散熱器顏色。紫色是另一個非常受歡迎的選擇。這類散熱器的顏色本質上是深色的，產生類似黑色的效果，同時可以看出散熱器在電子元件中看起來很漂亮。此外，在某些需要這種顏色以使整個組件視覺上令人滿意的設計中也使用了藍色。許多銷售散熱器的公司都提供多種顏色，以便為客戶提供更多的外觀顏色選擇。

（黑色散熱片）

什麼金屬的導熱效果最好？
金屬材料中，銀的導熱係數最高，但成本較高；純銅次之，但不易加工。鋁合金6063 T5由於其加工性佳、表面處理容易、成本低，一般用於風冷式散熱器。

為什麼翅片排列緊密的散熱器不適合自然對流？
緊密填充的翅片將具有較大的傳熱表面積，但傳熱係數較小（由於附加翅片的附加阻力）。具有寬間距翅片的散熱器將具有較高的傳熱係數，但表面積較小。
因此，翅片的排列和分佈需要合理，才能在自然對流中達到更好的散熱效果

散熱片翅片越高越好嗎？
較高的散熱器可以增加表面積並延長熱量傳播的距離（降低傳導率）。絕對理想的是使輻射/對流表面盡可能靠近熱源以獲得最有效的傳導性。但散熱器的高度也受到其空間的限制，因此需要選擇適當的高度。

什麼是被動散熱器？
有時，這些類型的散熱器被稱為 HSF，代表散熱器和風扇。被動散熱器採用鋁翅片散熱器，以對流方式散熱。

被動式散熱器可以工作嗎？
無源輻射器可以正常工作。因為它們不需要二次電源或控制系統來控制，也不需要因控制系統的運作而產生更多的熱量。然而，被動散熱器在從系統傳遞熱量方面不如主動散熱器有效。

散熱片會不會壞掉？
隨著時間的推移，在正常的工作環境中，散熱器可能會被灰塵和其他碎屑堵塞。灰塵會減少可用於冷卻的表面積，從而降低散熱器的冷卻能力。最終，由於冷卻能力較低，電氣元件可能會開始過熱。

推動空氣流過散熱器還是拉動空氣流過散熱器比較好？
兩者都很有效，但通常在 CPU 散熱器上的單風扇配置中表明，推動更有效。加速空氣流動可以更好地帶走熱量。

液體冷卻比散熱器好嗎？
也可以使用帶有散熱器的傳統空氣冷卻風扇。液體冷卻看起來更涼爽，運行更安靜，並且通常比傳統的空氣冷卻技術更有效。但液冷技術要求較高，成本也會比散熱器高。

清潔散熱器可以提高效能嗎？
清潔散熱器不僅僅是美觀的問題。它還可以提高電子元件的性能、穩定性和使用壽命。灰塵和污垢會阻礙氣流、升高溫度並引起噪音和振動。

可以用水清洗散熱器嗎？
是的，只要沒有風扇。理想情況下，您應該使用蒸餾水，但如果您只有自來水，那也不是問題。給它足夠的時間風乾，並確保沒有水卡在任何螺絲孔中。 （鋁散熱片）

我什麼時候該更換散熱器？
這很大程度上取決於散熱器和處理器。當它不再完成預期的工作。如果散熱器被腐蝕或損壞，則需要更換。如果電子元件熱量的增加使得原有的散熱器無法及時散熱，則需要更換散熱效果更好的散熱器。
