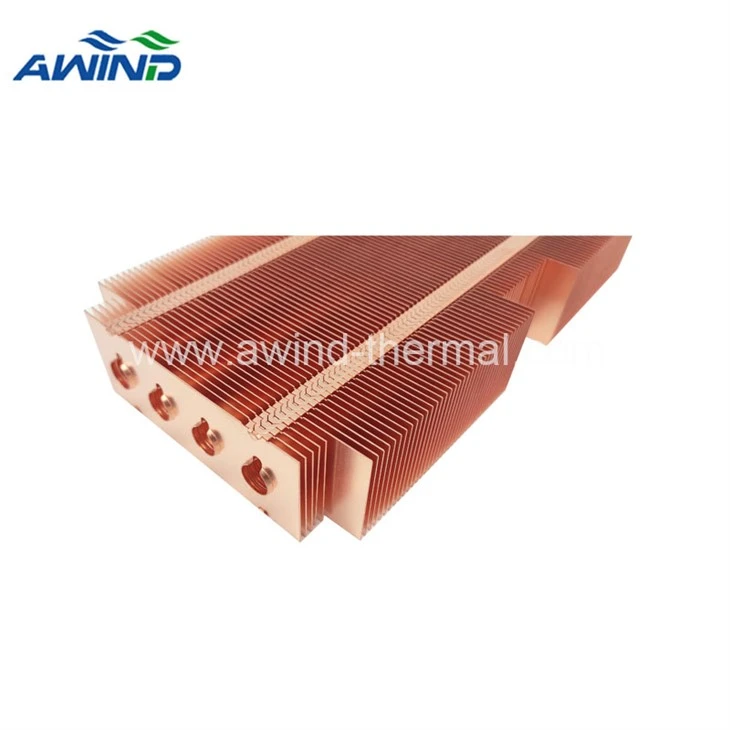

拉鍊翅片散熱器

拉鍊翅片散熱器是大規模生產的高功率強制對流應用的理想風冷解決方案。拉鍊翅片疊層由一系列單獨的金屬片翅片構成，這些翅片透過互鎖功能沖壓、折疊和拉鍊在一起。透過使用不同的沖壓模具，堆疊內的翅片長度和間隙可能會有所不同。

每個拉鍊翅片散熱器都有自己的漸進式穿孔翅片設計。拉鍊翅片散熱器非常適合大批量應用，而不是小批量生產運行，因為沖壓成本將分攤到較少的散熱器上。

拉鍊翅片製造工藝

拉鍊翅片用於將AL1050&CU1100沖壓而成的單一薄翅片組合成密集平行翅片的加工過程。具體方法是：成型時在翅片邊緣保留一小段專門設計的突出部分（扣點）。將翅片固定在定制的模具中，將突出部分彎曲並鎖定在一起，形成排列整齊的平行翅片。

使用拉鍊翅片的另一個目的是為了補償翅片與吸熱底部之間後續連接（通常是釬焊）產生的界面阻抗。考慮到連接面的實際連接率和界面阻抗，吸熱基座與翅片之間的熱傳遞可能會成為散熱器整個導熱路徑中的瓶頸。

因此，葉片折疊過程會在翅片與吸熱底部連接的一側留下折疊邊緣。彎曲鎖片後，葉片會組合成一個相對平坦的表面，即每個鰭片都會有一個“更寬”的底部，側面會變成“L”形。這樣，熱量從吸熱底座通過連接面傳遞到各個翅片的“底部”，並從內部傳遞到熱量真正散失的垂直部分。

材料

擁有兩個獨立組件的好處是您可以混合搭配材料。

根據應用要求，拉鍊翅片散熱器材料可能需要全鋁或全銅。材料決定了翅片和底座之間的連接。鋁耐焊接，因此鋁/鋁接頭採用環氧樹脂黏合。環氧樹脂與銅的黏合性不好，因此銅/銅接頭很容易焊接。如果將兩者混合，鋁部件通常鍍鎳，然後將組件焊接在一起。

H如何辨識沖壓翅片散熱器？

沖壓翅片散熱器通常可以透過將翅片固定到位的拉鍊翅片板來識別，通常很容易看出散熱器由兩部分組成 - 底座和沖壓翅片。

好處

1.機械鎖緊結構簡單，工序少

2.可以補償鰭片與吸熱底座後續連接產生的界面阻抗

3.製程品質比較穩定，適合大量生產。

4. 薄翅片類似於折疊翅片散熱器，但比折疊翅片散熱器更適合風扇散熱器應用，因為拉鍊翅片散熱器的頂部是開放的。

5. 翅片有銅翅片和鋁翅片可供選擇。

設計創新

我們的拉鍊翅片散熱器因其更輕的重量和高度的設計靈活性而受到大多數客戶的高度讚賞。它使我們的工程師團隊能夠設計具有熱管或風扇的凝聚解決方案，以滿足您的特定應用要求。

應用

拉鍊翅片散熱器具有增加冷卻面積的同時形成封閉通道，透過技術創新實現更高的散熱性能，不受體積限制，強度更高，製造成本更低，安裝維護更方便，更長的使用壽命等

因此廣泛應用於數據通訊、電信、新能源設計和軍事冷卻部件。

車削翅片和拉鍊翅片有什麼差別？

由於拉鍊翅片在翅片的頂部和底部連接在一起，因此與其他翅片類型（例如車削或折疊翅片）相比，它們提供了更高的機械穩定性。
